LINAX® Lxu
General:
La serie universal Lxu se trata de motores «todo terreno».
Pueden montarse de tres foras:
- Montaje sobre el carro
- Montaje sobre la placa base
- Montaje en la cara frontal
Esto permite el montaje directo “back to back” de dos ejes Lxu.
Especificaciones:
| LINAX® | Force Fn/Fp [N] (lbf) | Position Accuracy | ||
|---|---|---|---|---|
| Lxc | 60/180 (13.48/40.46) | Optical 100nm +/- 500nm | Optical 1µm +/- 2µm | magnetic 1µm +/- 5µm |
| LINAX® | Stroke [mm] (in) | L Install. [mm] (in) | Weight total [g] (lbs) |
|---|---|---|---|
| Lxu 40F60 | 40 (1.57) | 170 (6.69) | 950/1700 (+350) (2.09/374 (+0.77)) |
| Lxu 80F60 | 80 (3.14) | 210 (8.26) | 950/1900 (+350) (2.09/4.18 (+0.77)) |

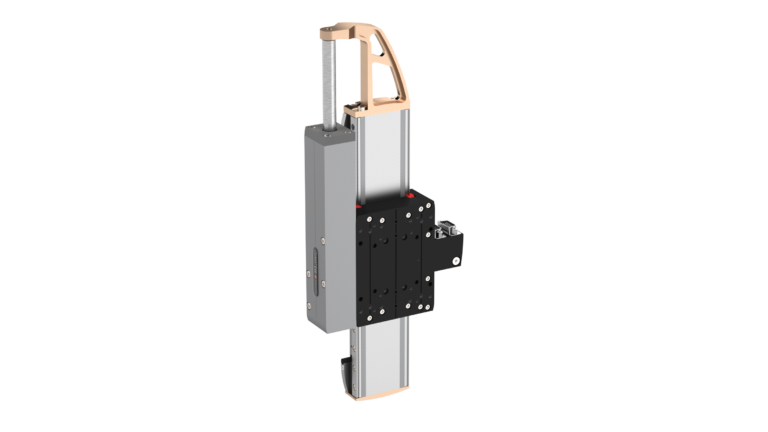

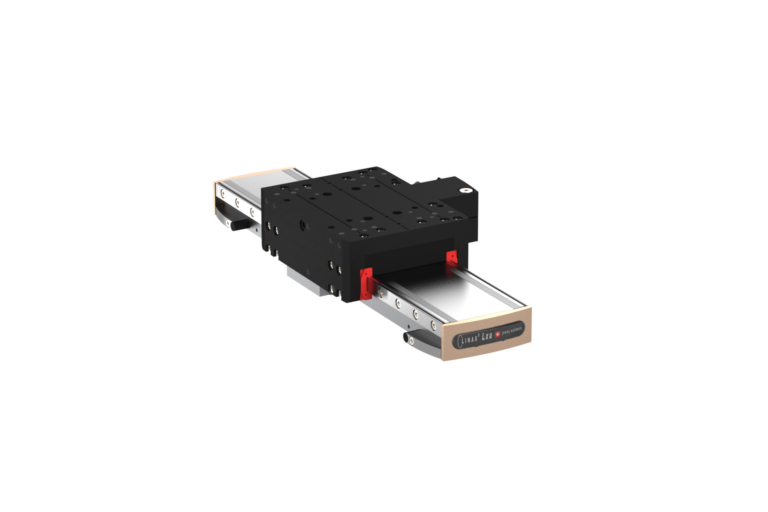

| Lxu 160F60 | 160 (6.29) | 290 (11.41) | 950/2200 (+585) (2.09/4.85 (+1.29)) |
| Lxu 240F60 | 240 (9.44) | 370 (14.56) | 950/2600 (2.09/5.73) |
| Lxu 320F60 | 320 (12.59) | 450 (17.71) | 950/2900 (2.09/6.39) |
