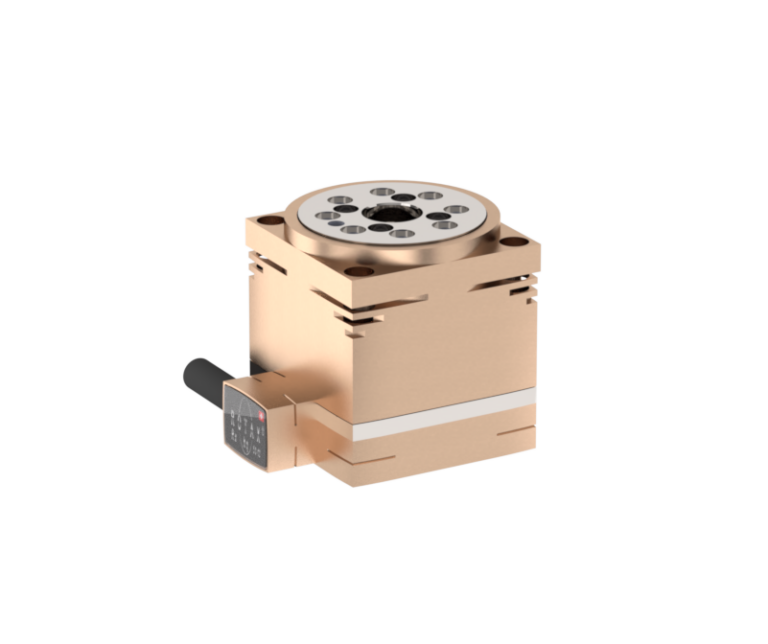

ROTAX® Rxhq 50
General:
El nuevo servomotor de eje hueco en miniatura ROTAX® Rxhq 50 (alto par), desarrollado internamente, destaca por su diseño extremadamente compacto de 50 x 50 x 55 mm (1.96 x 1.96 x 2.16 pulgadas). El motor de accionamiento directo, los rodamientos precisos y el codificador absoluto de una sola vuelta están completamente integrados.
El servomotor de accionamiento directo se basa en la tecnología de flujo magnético de los generadores de turbinas eólicas, lo que genera un alto par a baja velocidad. En cifras, esto significa un par 2-3 veces mayor con el mismo volumen de construcción en comparación con un accionamiento directo convencional.
El gran eje hueco con un diámetro de 12 mm (0.47 pulgadas) ofrece un espacio generoso para cables, líneas de vacío o aire comprimido, haces de luz y láser, fibras ópticas y otros medios. Otra ventaja en este contexto es la corta longitud total de solo 55 mm, incluido el codificador incorporado. El cable de conexión consta de un solo cable que se puede orientar para facilitar su instalación. Gracias al rodamiento doble, este motor posee gran rigidez con alta capacidad de par axial
Ventajas:
El servomotor de accionamiento directo se basa en la tecnología de flujo magnético de los generadores de turbinas eólicas. Esto genera un alto par a baja velocidad.
El eje hueco presenta un diámetro de 12 mm / 0,47 ″ ofreciendo un amplio espacio para cables, líneas de vacío o aire comprimido, rayos de luz y láser, fibras de vidrio y otros medios.
El cable de conexión consta de un solo cable, ofreciendo una reducción en el espacio necesario para la instalación del cable.
Especificaciones:
| ROTAX® | Position Accuracy | |
|---|---|---|
| Rxhq | Unidirect | Biddirect |
| +/- 7arc-sec | +/- 11arc-sec |
| ROTAX® | Endcoder absolute [inc/rev] | Vmax 24 V [rmp] | Vmax 48 V [rmp] | Wiring | Torque Mn/Mp [mNm] (lbf in) |
|---|---|---|---|---|---|
| Rxhq 50-12T0.3 | 120000 | 1200 | 2400 | One cable connection | 0.3/1.02 (2.66/9.03) |
| ROTAX® | Length [mm] (in) | Dimensions W x H [mm] (in) | Hollow shaft opening [mm] (in) | Weight Total [g] (lbs) |
|---|---|---|---|---|
| Rxhq 50-12T0.3 | 50 (1.97) | 50 x 55 (1.97 x 2.17) | 12 (0.47) | 440 (0.97) |
