XENAX® Servocontrolador

Jenny Science / Servo controlador Xenax

Características generales:

El Controlador XENAX ® 75V8S es la última versión y más nueva de servo controladores de la firma Jenny Science. Este servo controlador es compatible con cualquiera de los motores y ejes lineales y rotativos que dispone la firma.

Gracias a la interfaz gráfica WebMotion® permite una configuración rápida, sencilla e intuitiva. Ya que se trata de una interfaz basada en HTML5 compatible con cualquier navegador web (como Firefox®, Chrome®, Edge®).

Jenny Science: XENAX® Servocontrolador

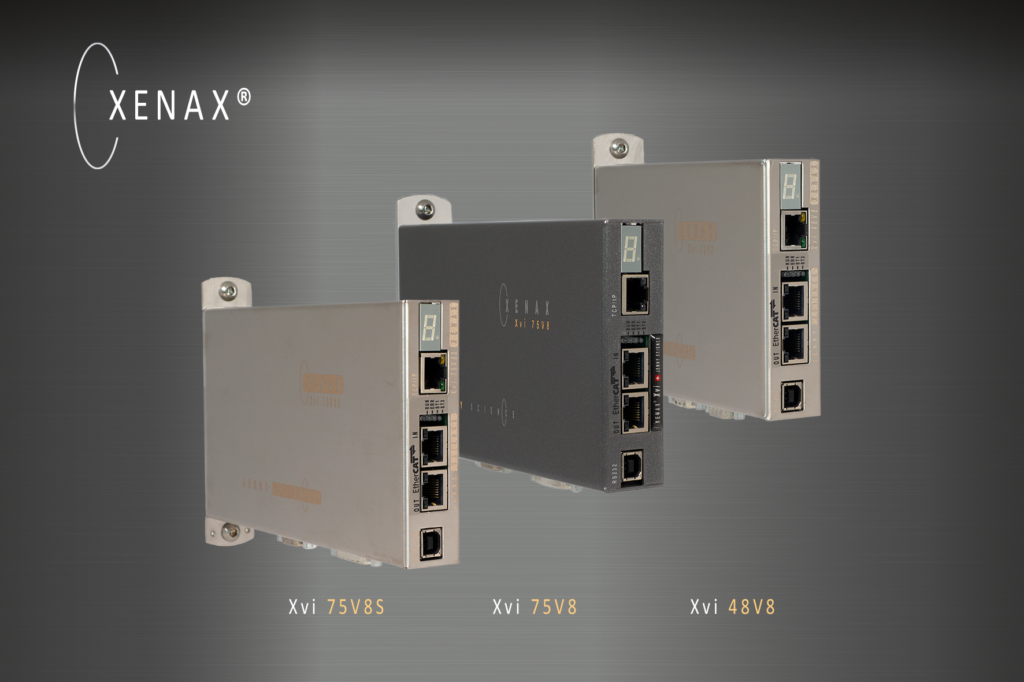

Gama de servo controladores Jenny Science
TUV Certification
XENAX® XVI 75V8S

Para cumplir con la certificación de calidad TÜV, se puede agregar opcionalmente la Unidad de Movimiento de Seguridad (SMU) al servocontrolador XENAX® Xvi 75V8S. La seguridad funcional con SMU puede usarse para todos los tipos de motores lineales LINAX®, ELAX® y ROTAX®.

UL Certification

SMU - Safety Motion Unit

STO – Safe Torque Off

Categoría de parada 0. Apagado inmediato de la etapa de potencia

SS1 – Safe Stop 1

Categoría de parada 1. frenado definido del eje hasta la parada, una vez en parada apagado inmediato de la etapa de potencia





SS2 –  Safe Stop 2

Categoría de parada 2, frenado definido del eje hasta la parada y luego parada operativa segura







SLS –  Safely Limited Speed

movimiento con velocidad limitada, monitorización de velocidad



XENAX® Busmodule

El servo controlador XENAX® es compatible con los buses de comunicación que se enumeran a continuación:

Beckhoff - EtherCat

B&R - Powerlink

Siemens - Profinet

Allen Bradley, Rockwell - Ethernet/IP

Omron

Schneider Electric

Busmodule

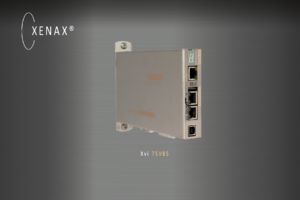

Controlador XENAX ® XVI 75V8S

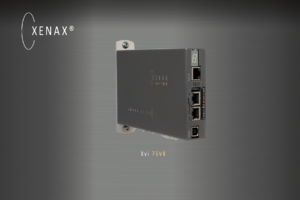

El XENAX® XVI 75V8S es la nueva versión del modelo XENAX® XVI 75V8. Incluye todas las funcionalidades del modelo anterior.

Servidor web para configuración con cualquier navegador

8 Entradas y 8 Salidas digitales

Sistema "Force Calibration" patentada para los procesos con limitación y control de Fuerza

Permite realizar mediciones de fuerza más precisas con el amplificador Signateq® y un sensor de fuerza externa.

Totalmente programable para operaciones de manipulación autónomas con función Maestro-Esclavo hasta 4 ejes

Fuente de alimentación lógica separada (24V), etapa de salida 75V DC

XENAX® XVI 75V8S
Styled Table
Power supply voltage U: 12-75 VDC
Nominal current In: 0-8 A
Peak power Ip: 18 A
Motor types: LINAX®, ELAX®, ROTAX®
Temperature monitoring power amplifier: Shutdown at 80°C
Overvoltage monitoring: > 85 V
Undervoltage monitoring: < 10 V
PLC Input: 8 x 24 V
PLC Input BCD: 4 x 24 V, Binary coded to Program selection
PLC Output: 8 x 24 V, Source 100 mA, Sink 400 mA, Source/Sink
Force functions: Enabled by default
SMU Safety Functions: STO, SS1, SS2, SLS
Bus modules: EtherCAT (CoE), POWERLINK (CoP), CANopen, EtherNet/IP, PROFINET (PROFIdrive)

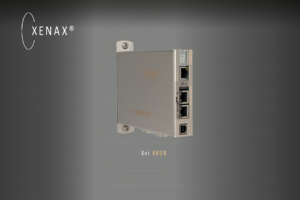

Controlador XENAX ® XVI 48V8

El XENAX® XVI 48V8 permite controlar todas las series LINAX®, ELAX® y ROTAX®. Con un switch Ethernet, puede combinar instantáneamente varios ejes para una operación de múltiples ejes.

Servidor web para configuración con cualquier navegador

4 Entradas y 2 Salidas digitales

Totalmente programable para operaciones de manipulación autónomas con función Maestro-Esclavo hasta 4 ejes

Fuente de alimentación lógica separada (24V), etapa de salida 48V DC

XENAX® XVI 48V8
Styled Table
Power supply voltage U: 12-75 VDC
Nominal current In: 0-8 A
Peak power Ip: 18 A
Motor types: LINAX®, ELAX®, ROTAX®
Temperature monitoring power amplifier: Shutdown at 80°C
Overvoltage monitoring: > 60 V
Undervoltage monitoring: < 10 V
PLC Input: 4 x 24 V
PLC Input BCD:
PLC Output: 2 x 24 V, Source 300 mA
Force functions: Optional with license code
Bus modules: EtherCAT (CoE), POWERLINK (CoP), CANopen, EtherNet/IP, PROFINET (PROFIdrive)

Cómo hacer la configuración de inicio del Controlador XENAX® 75V8S
