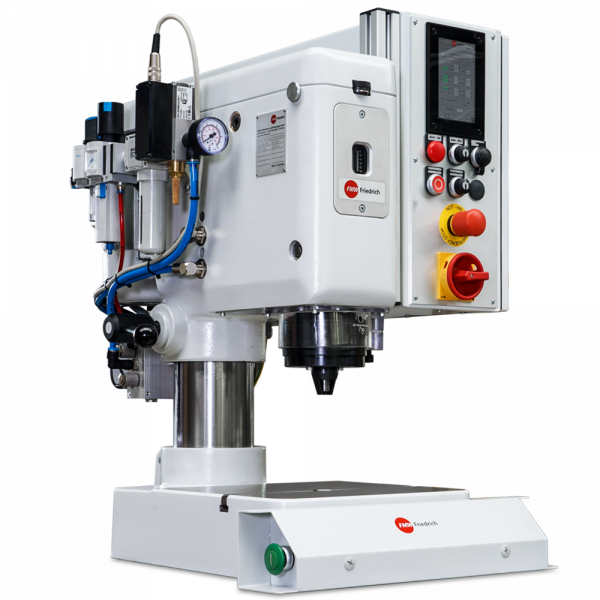

Remachadoras de columnas
Características:
- Modular, compacto y robusto
- Altura ajustable
- Carrera del husillo de remachado ajustable mecánicamente
- Mesa de la máquina con orificio de centrado y ranura en T
- Manejo con bimanual
Área de aplicación:
Se trata de una estación de trabajo manual preparado para la fabricación de pequeñas series industriales hasta la producción en masa de productos de alta calidad con poca necesidad de automatización.
Diseñado para implementar en laboratorios/centros de desarrollo para ensayos, optimización de procesos o preproducción.
Configuraciones específicas:
- Remachadora de punta radial
- Remachadora de punta radial con función de compresión y unión
- Remachadora oscilante GBA
- Remachadora con cabezal multihusillo
- Con o sin sistema de medición
- Posibilidad de extensión de rango de trabajo de hasta 200 mm
Control:
- Control de la presión y tiempo
- FMW Nietcontrol con uno o dos sistemas de medición del remache
Accesorios:
- Lubricación automática del cabezal
- Útil de posicionamiento
- Longitud del troquel hasta 220 mm
Más accesorios bajo demanda
Especificaciones:
| N100 | N200 | |
|---|---|---|
| Diámetro del remache (mm) (Rm=370 N/mm²) | 1 – 4 / 2 – 6 | 3 – 10 |
| Fuerza máxima de remachado (kN) | 3/6 | 12 |
| Carrera del husillo (mm) | 5 – 30 | 5 – 30 |
| Presión de trabajo (bar) | 1 – 6 pn. | 1 – 6 pn. |
| Motor de remachado 230/400 V 50 Hz (kW) | 0,74 | 0,74 |
| Volumen máximo de doble carrera (l) | 0,35 / 0,7 | 1,45 |
| Peso aproximado (kg) | 170 | 170 |
| Área de trabajo (mm) | 19,5 – 229,5 / 2,5 – 212,5 | 19,5 – 229,5 / 2,5 – 212,5 |
| Proyección (mm) | 170 | 170 |
| Superficie de sujeción (mm) | 320×290 | 320×290 |
| Punzón de remache de diámetro. (mm) | 10/14 | 14/10 |
| Longitud del punzón de remache (mm) | 40 – 120 / 40 – 170 | 40 – 170 / 40 – 120 |
Otros productos Friedrich:

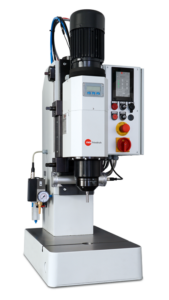

Remachadoras de pie
Estación de trabajo manual con unidades de remachado estándar de FMW Friedrich, eléctrico/neumático

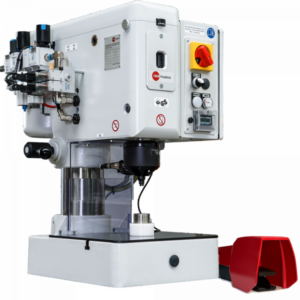

Remachadoras de seguridad
Estación de trabajo manual para prevención de accidentes con pedal manual y certificación BG, neumático

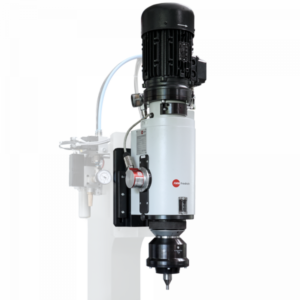

Unidades de remachado
Unidades de remachado FMW Friedrich para integración

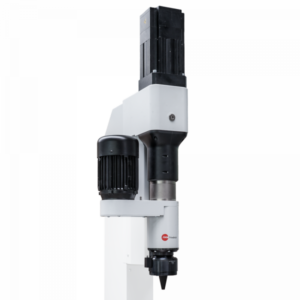

Unidades de remachado eléctricas
