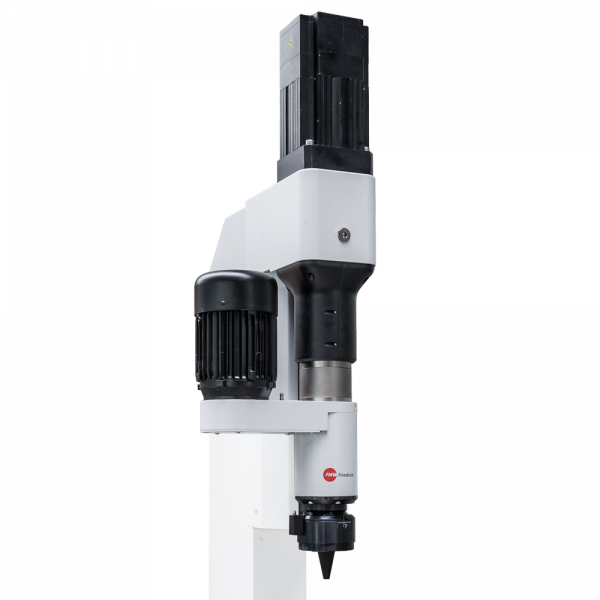

Unidades de remachado eléctricas
General:
Estas Unidades de remachado están diseñadas para poder funcionar tanto como unidad de remachado o como remachadora.
Como remachadora: puesto de trabajo manual cómodo y variable.
Una fuerza de remachado máxima de 18 kN y
una carrera de husillo única de hasta
500 mm y una velocidad de carrera en vacío
de hasta 250 mm/s son las características principales de esta unidad.
Características:
- Control de velocidad y limitación de par integrados
- Amplios criterios para desconectar el proceso de remachado
- Medición de longitud integrada, incluido el control de la posición central
- Funciones de control de remaches ampliadas gracias a la servotecnología más moderna
- Sin emisiones, adecuado para aplicaciones en salas blancas
Configuraciones específicas:
- Unidad de remachado de punta radial
- Unidad de remachado de punta radial con función de compresión y unión
- Unidad de remachado con función de unión
- Unidad de rodadura
- Control de remaches FMW basado en Codesys V3
- Manejo mediante panel táctil de 10″
- Interfaces: CanOpen, Ethernet y EtherCat
Características servo accionamiento:
- Accionamiento eléctrico
- Sin hidráulica ni neumática
- Proceso de trabajo limpio y energéticamente eficiente
- Carrera de hasta 500 mm
- Tiempos de preparación y ciclo menores
- Gran flexibilidad de uso
Especificaciones:
| Servo-NE | Servo-NE | |
|---|---|---|
| Diámetro del remache (mm) (Rm=370 N/mm²) | 1-7 | 2-11 |
| Fuerza máxima de remachado (kN) | 7 | 18 |
| Carrera del husillo (mm) | 5 – 300 a 500 ampliable | 5 – 300 a 500 ampliable |
| Presión de trabajo (bar) | Servoeléctrico | Servoeléctrico |
| Motor de remachado 230/400 V 50 Hz (kW) | 0,74 | 0,74 |
| Servomotor (8kW) | 2,07 | 4,62 |
| Peso aproximado (kg) | 140 | 150 |
| Punzón de remache de diámetro. (mm) | 14 | 14 |
| Longitud del punzón de remache (mm) | 40 – 170 | 40 – 170 |
