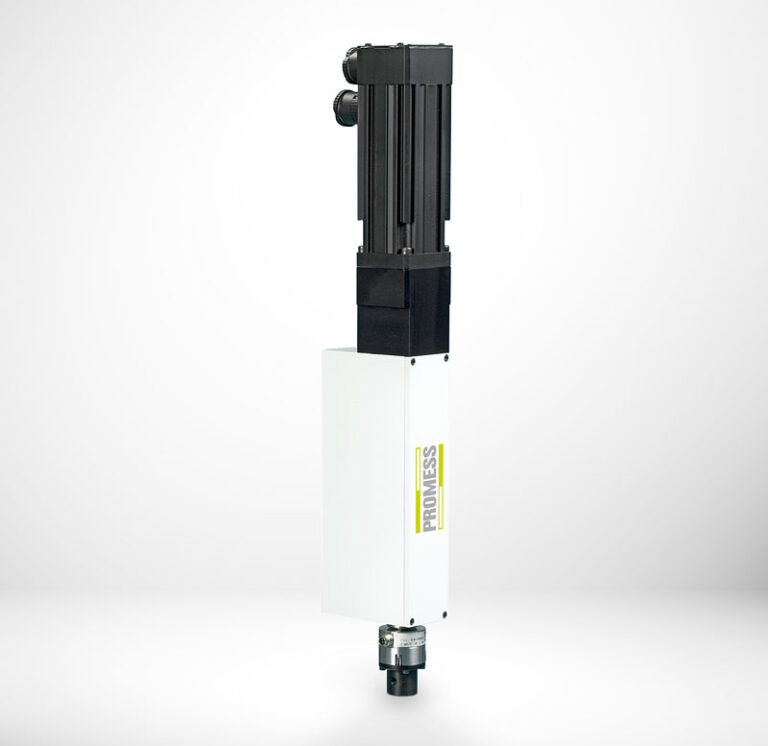

UFM PRECISION5

PROMESS / Servoprensas de montaje / UFM Precision5

General:

Los módulos Precision5 presentan un diseño especifico para aplicaciones en rango de micras.

El vástago está acoplado directamente al servomotor y permite altas velocidades y una dinámica elevada.

Este módulo cuenta con una guía de precisión adicional junto con un sensor piezoeléctrico externo para la medición de fuerza.

Los sistemas de esta serie están cualificados para aplicaciones de alta precisión, comunes en los sectores médico, relojero o de ensamblaje micro mecánico.

Principales Características del diseño mecánico:

  • Carcasa de acero
  • Rodamientos de bolas
  • Rodamiento axial
  • Vástago anti giro
  • Servomotor AC
  • Medición piezoeléctrico externa o galga extensiométrica

UFM Module - Inline / DMS

Force (kN) Stroke (mm) Speed(mm/s)
4 200 250
3 200 250
1,5 200 300
1 200 300
1 100 400
0,5 100 400
60 750 250
60 550 250

UFM Module - Inline / Piezo

Force (kN) Stroke (mm) Speed(mm/s)
3 200 250
1 200 300
1 100 400
0,2 60 250

UFM Module - Parallel / DMS

Force (kN) Stroke (mm) Speed(mm/s)
3 200 250
1,5 200 300

UFM Module - Parallel / Piezo

Force (kN) Stroke (mm) Speed(mm/s)
1 100 400
