Ejes lineales LINAX®
Jenny Science / Linax
Características generales:
Los ejes lineales de la serie LINAX® buscan el mínimo espacio y el menor peso para aplicaciones ligeras, compactas y rápidas. Con un carro de solamente 1 kg permiten a estos ejes un movimiento con una alta dinámica, consiguiendo tiempos de ciclo muy exigentes.

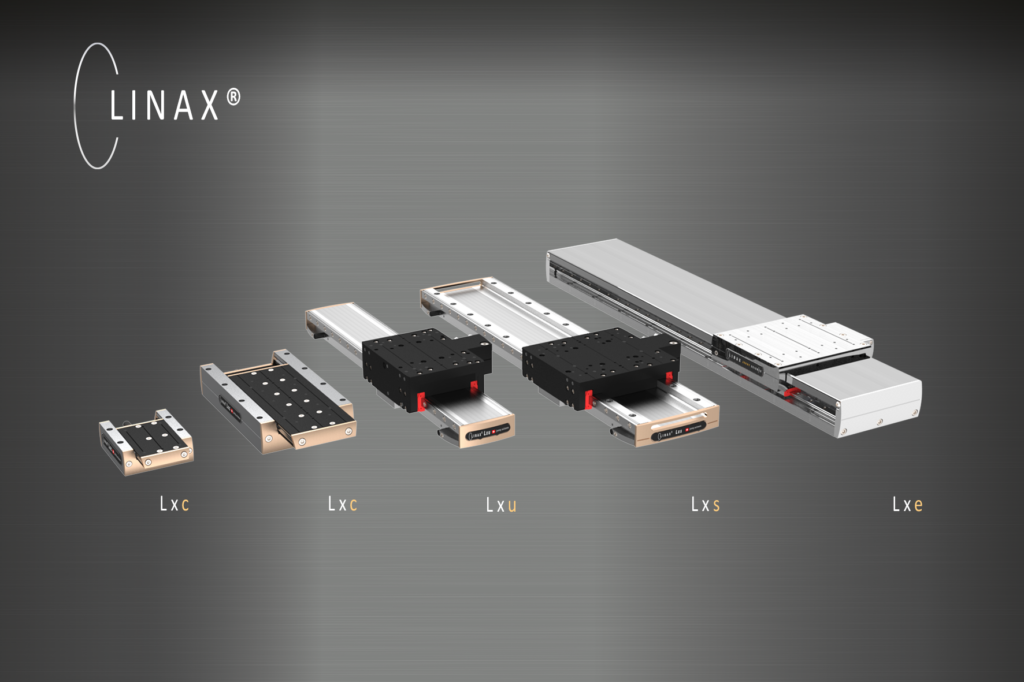

La serie Linax consta de varias gamas cuyo diseño está específicamente pensado según la posición, orientación, espacio, recorrdio y esfuerzo de cada aplicación. En toda la serie encontramos carreras de entre 44 a 1600 mm y fuerzas de desplazamiento desde los 8 N de fuerza nominal hasta 300 N de fuerzas de pico.
Ejes lineales

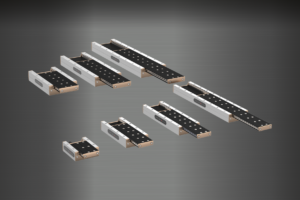

LINAX® Lxc
Lxc = compact
La serie Lxc son motores de accionamiento directo con un diseño patentado de un solo bloque súper compacto.
Gracias al sistema magnético no tiene ningún tipo de rozamiento. Las bobinas del motor se sitúan en la parte del bloque y los imanes en la parte inferior del patín por lo que se evita el movimiento de cualquier tipo de cable.
Sistema de medición óptico con resolución de 1 μm, precisión de +/- 2 μm
Opcional: Resolución de 100 nm, precisión de +/- 500 nm disponible
Opcional: Compensación de peso vertical disponible de hasta 6 kg.
Certificación ISO clase 3 para su uso en sala blanca
| LINAX® | Recorrido [mm] (in) | Longitud [mm] (in) | Fuerza Fn/Fp [N] (lbf) |
|---|---|---|---|
| Lxc 44F08 | 44 (1.73) | 78 (3.07) | 08/24 (1.79/5.39) |
| Lxc 85F10 | 85 (3.34) | 144 (5.66) | 10/30 (2.24/6.74) |
| Lxc 135F10 | 135 (5.31) | 194 (7.63) | 10/30 (2.24/6.74) |
| Lxc 230F10 | 230 (9.05) | 290 (11.41) | 10/30 (2.24/6.74) |
| Lxc 80F40 | 80 (3.14) | 169 (6.65) | 40/114 (8.99/25.62) |
| Lxc 176F40 | 176 (6.92) | 265 (10.43) | 40/114 (8.99/25.62) |
| Lxc 272F40 | 272 (10.70) | 361 (14.21) | 40/114 (8.99/25.62) |

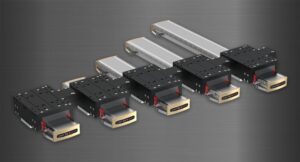

LINAX® Lxu
Lxu = universal
La serie universal Lxu se trata de motores «todo terreno» para cualquier tipo de aplicación. Permiten diferentes tipos de montajes modulares: sobre el carro, sobre la placa base o en la cara frontal.
Sistema de medición magnético con resolución de 1 μm
Certificación ISO clase 5 para su uso en sala blanca
Opcional: Escala óptica de 1 μm o de 100 nm
Opcional: Compensación de peso vertical disponible de hasta 6 kg.
| LINAX® | Recorrido [mm] (in) | Longitud [mm] (in) | Fuerza Fn/Fp [N] (lbf) |
|---|---|---|---|
| Lxu 40F60 | 40 (1.57) | 170 (6.69) | 60/180 (13.48/40.46) |
| Lxu 80F60 | 80 (3.14) | 210 (8.26) | |
| Lxu 160F60 | 160 (6.29) | 290 (11.41) | |
| Lxu 240F60 | 240 (9.44) | 370 (14.56) | |
| Lxu 320F60 | 320 (12.59) | 450 (17.71) |

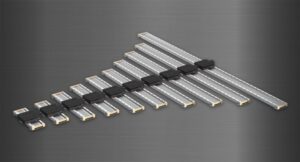

LINAX® Lxs F60
Lxs = shuttle
La serie Shuttle Lxs son ejes para carreras largas de hasta 1’600 mm, base ancha y altura de sólo 38 mm. Los rieles de la guía tienen una anchura capaz de soportar grandes fuerzas.
Sistema de medición magnético con resolución de 1 μm
Certificación ISO clase 5 para su uso en sala blanca
Opcional: Escala óptica de 1 μm o de 100 nm
Opcional: Un carro (o más) extra funcionando independientemente en un mismo eje
| LINAX® | Recorrido [mm] (in) | Longitud [mm] (in) | Peso del carro/total [g] (lbs) |
|---|---|---|---|
| Lxs 160F60 | 160 (6.29) | 290 (7.48) | 1000/2600 (2.20/5.73) |
| Lxs 200F60 | 200 (7.87) | 330 (12.99) | 1000/2800 (2.20/6.17) |
| Lxs 320F60 | 320 (12.59) | 450 (17.71) | 1000/3400 (2.20/7.49) |
| Lxs 400F60 | 400 (15.74) | 530 (20.68) | 1000/3900 (2.20/8.59) |
| Lxs 520F60 | 520 (20.47) | 650 (25.59) | 1000/4500 (2.20/9.92) |
| Lxs 600F60 | 600 (23.62) | 730 (28.74) | 1000/5000 (2.20/11.02) |
| Lxs 800F60 | 800 (31.49) | 930 (36.61) | 1000/6100 (2.20/13.22) |
| Lxs 1000F60 | 1000 (39.37) | 1’130 (44.48) | 1000/7200 (2.20/15.87) |
| Lxs 1200F60 | 1200 (47.24) | 1’330 (52.36) | 1000/8400 (2.20/18.51) |
| Lxs 1600F60 | 1600 (62.99) | 1’730 (68.11) | 1000/10800 (2.20/23.80) |
LINAX® Lxs F120
Lxs = shuttle 120 N

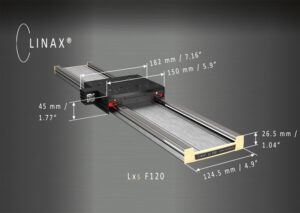

La nueva serie Shuttle Lxs F120 es una versión con mayor esfuerzo y estabilidad que la serie F60.
La serie F120 son ejes para carreras largas de hasta 1’600 mm con una fuerza nominal de 120 N y rendimientos máximos de hasta 300 N.
Las guías son más robustas, lo que facilita la absorción de picos de fuerza elevados de ejes transversales.
Un solo cable lo que simplifica la instalación y el mantenimiento.
Sistema de medición magnético con resolución de 1 μm
Opcional: Escala óptica de 1 μm o de 100 nm
Opcional: Un carro (o más) extra funcionando independientemente en un mismo eje
| LINAX® | Recorrido [mm] (in) | Longitud [mm] (in) | Fuerza Fn/Fp [N] (lbf) |
|---|---|---|---|
| Lxs 400F120 | 400 (15.75) | 563 (22.17) | 2.3/7.80 (5.07/17.20) |
| Lxs 520F120 | 520 (20.47) | 683 (26.89) | 2.3/8.05 (5.07/17.75) |
| Lxs 600F120 | 600 (23.62) | 763 (30.04) | 2.3/9.80 (5.07/21.61) |
| Lxs 800F120 | 800 (31.50) | 963 (37.91) | 2.3/11.90 (5.07/26.24) |
| Lxs 1000F120 | 1000 (39.37) | 1163 (45.79) | 2.3/13.95 (5.07/30.76) |
| Lxs 1200F120 | 1200 (47.24) | 1363 (53.66) | 2.3/16.00 (5.07/35.28) |
| Lxs 1600F120 | 1600 (62.99) | 1763 (69.41) | 2.3/20.10 (5.07/44.32) |

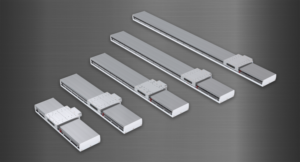

LINAX® Lxe Exclusive
Lxe = exclusive
Los motores lineales LINAX® Lxe tienen una cubierta especial que pasa a través del carro de desplazamiento del motor lineal. Con esto se consigue una geometría plana y elegante que protege contra el polvo o suciedad, apto para sala blanca, entornos médicos y farmacéuticos.
Ofrece la posibilidad de ensamblar dos o más carros de desplazamiento en la misma placa base.
Las longitudes de carrera disponibles para el Lxe comienzan desde 250 mm hasta 1000 mm.
Certificación ISO clase 5 para su uso en sala blanca
Sistema de medición magnético con resolución de 1 μm
Opcional: Escala óptica de 1 μm o de 100 nm
| LINAX® | Recorrido [mm] (in) | Longitud [mm] (in) | Peso del carro/total [g] (lbs) |
|---|---|---|---|
| Lxe 250F40 | 250 (9.84) | 386 (15.19) | 980/3’080 (2.16/6.79) |
| Lxe 400F40 | 400 (15.74) | 536 (21.10) | 980/3’850 (2.16/8.48) |
| Lxe 550F40 | 550 (21.65) | 686 (27.00) | 980/4’620 (2.16/10.18) |
| Lxe 800F40 | 800 (31.49) | 936 (36.85) | 980/5’900 (2.16/13.00) |
| Lxe 1000F40 | 1000 (39.37) | 1136 (44.72) | 980/6’930 (2.16/15.27) |
