Jenny Science:

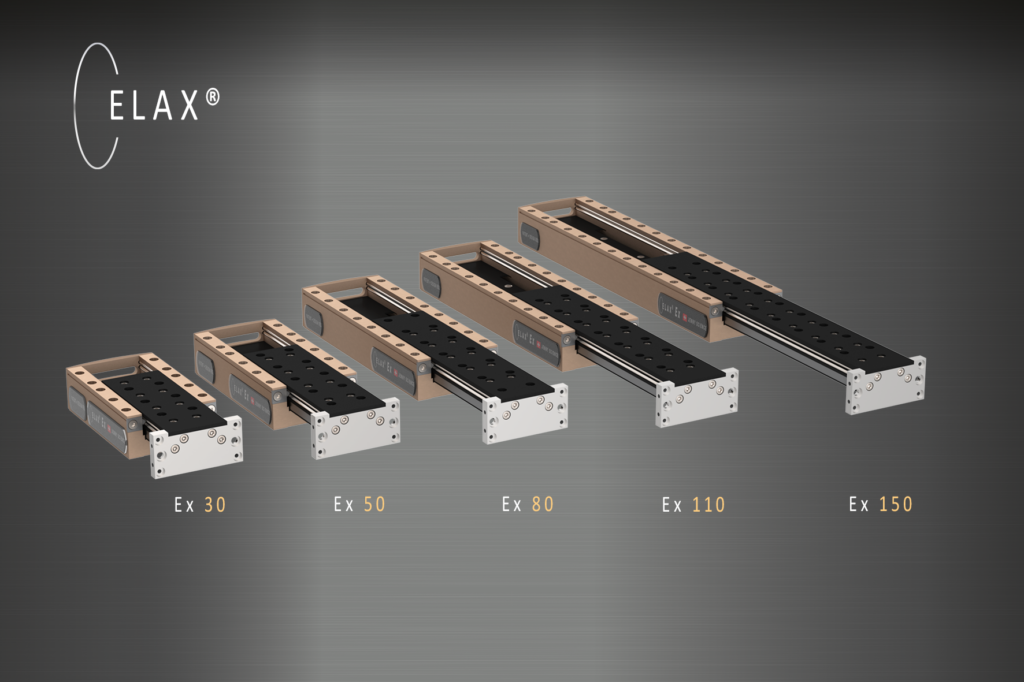

ELAX® Electric Slides
Características generales:
Los motores lineales eléctricos de la serie ELAX® Ex están diseñados para aplicaciones de pick and place rápidas y precisas. Además, su sistema de control de esfuerzo integrado abren la puerta a nuevas posibilidades de manipulación, inserción y testing.
Por sus características, los motores lineal ELAX® ganaron el Premio a la Innovación Suiza en 2015.
Estos componentes son extremadamente robustos y dinámicos. Gracias a las pruebas de resistencia a las que son sometidos se garantiza más de 350 millones de ciclos en circunstancias de máximo estrés y a la más alta dinámica sin la necesidad de lubricación o mantenimiento.
Sistema de medición magnético con resolución de 1 μm, precisión de +/- 5 μm
Conexión de un solo cable integrado
Opcional: Compensación de peso para aplicaciones en vertical de hasta 2 kg
Especificaciones:
| ELAX® | Fuerza Nominal/Pico [N] (lbf) | Precisión |
|---|---|---|
| Ex | 20/60 (4.49/13.48) | +/- 5μm |
| ELAX® | Recorrido [mm] (in) | Longitud [mm] (in) | Peso del carro/total [g] (lbs) |
|---|---|---|---|
| Ex 30F20 | 30 (1.18) | 110/140 (4.33/5.51) | 195/560 (0.42/1.23) |
| Ex 50F20 | 50 (1.96) | 130/1801 (5.11/7.08) | 265/630 (0.58/1.38) |
| Ex 80F20 | 80 (3.14) | 178/258 (7.00/10.15) | 340/780 (0.74/1.71) |
| Ex 110F20 | 110 (4.33) | 208/318 (8.18/12.51) | 415/945 (0.91/2.08) |
| Ex 150F20 | 150 (5.90) | 268/418 (10.55/16.45) | 490/1110 (1.08/2.44) |
