LINAX® Lxs F60
General:

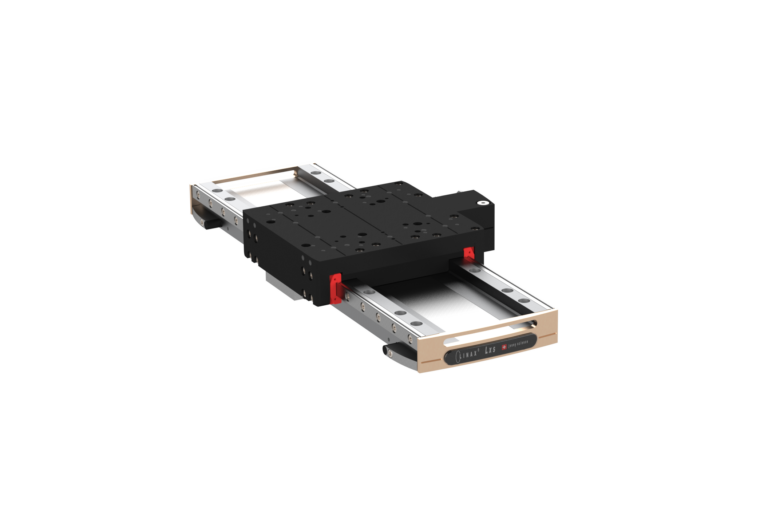

La serie Shuttle Lxs son ejes básicos para carreras largas de hasta 1’600 mm.
De particular importancia es la construcción de cuerpo ancho con motor lineal empotrado, gracias al cual la altura se reduce a sólo 38 mm.
Los rieles de guía ampliamente espaciados son capaces de soportar grandes momentos de fuerza.
Especificaciones:
| LINAX® | Force Fn/Fp [N] (lbf) | Position Accuracy | ||
|---|---|---|---|---|
| Lxs | 60/180 (13.48/40.46) | Optical 100nm +/- 500nm | Optical 1µm +/- 2µm | magnetic 1µm +/- 5µm |
| LINAX® | Stroke [mm] (in) | L Install. [mm] (in) | Weight total [g] (lbs) |
|---|---|---|---|
| Lxs 160F60 | 160 (6.29) | 290 (7.48) | 1000/2600 (2.20/5.73) |
| Lxs 200F60 | 200 (7.87) | 330 (12.99) | 1000/2800 (2.20/6.17) |
| Lxs 320F60 | 320 (12.59) | 450 (17.71) | 1000/3400 (2.20/7.49) |
| Lxs 400F60 | 400 (15.74) | 530 (20.68) | 1000/3900 (2.20/8.59) |
| Lxs 520F60 | 520 (20.47) | 650 (25.59) | 1000/4500 (2.20/9.92) |
| Lxs 600F60 | 600 (23.62) | 730 (28.74) | 1000/5000 (2.20/11.02) |
| Lxs 800F60 | 800 (31.49) | 930 (36.61) | 1000/6100 (2.20/13.22) |
| Lxs 1000F60 | 1000 (39.37) | 1’130 (44.48) | 1000/7200 (2.20/15.87) |
| Lxs 1200F60 | 1200 (47.24) | 1’330 (52.36) | 1000/8400 (2.20/18.51) |
| Lxs 1600F60 | 1600 (62.99) | 1’730 (68.11) | 1000/10800 (2.20/23.80) |
