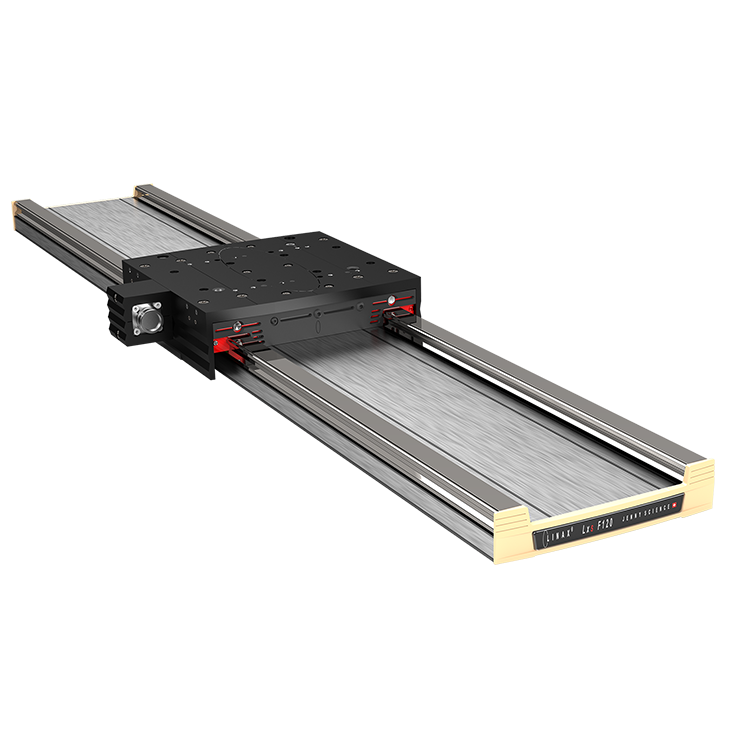

LINAX® Lxs F120
General:
La serie Shuttle Lxs son ejes básicos para carreras largas de hasta 1’600 mm.
Cuentan con un diseño de motor lineal «empotrado» y una altura de sólo 45 mm para el modelo Lxs F120.
Innovaciones respecto al modelo Lxs F60:
- Se incorpora un nuevo motor más potente, con una fuerza nominal de 120N y potencias máximas de hasta 300N.
- Guías más robustas facilitan la absorción de momentos de fuerza elevados de los ejes transversales en voladizo.
- Solución de un solo cable simplifica la instalación y el mantenimiento, mientras que el sistema de medición absoluta, que ya no requiere un recorrido de referencia, se agiliza.
Especificaciones:
| LINAX® | Force Fn/Fp [N] (lbf) | Position Accuracy | ||
|---|---|---|---|---|
| Lxs | 120/300 (27.0/67.4) | Optical 100nm +/- 500nm | Optical 1µm +/- 2µm | magnetic 1µm +/- 5µm |
| LINAX® | Stroke [mm] (in) | L Install. [mm] (in) | Weight total [g] (lbs) |
|---|---|---|---|
| Lxs 400F120 | 400 (15.75) | 563 (22.17) | 2.3/7.80 (5.07/17.20) |
| Lxs 520F120 | 520 (20.47) | 683 (26.89) | 2.3/8.05 (5.07/17.75) |
| Lxs 600F120 | 600 (23.62) | 763 (30.04) | 2.3/9.80 (5.07/21.61) |
| Lxs 800F120 | 800 (31.50) | 963 (37.91) | 2.3/11.90 (5.07/26.24) |
| Lxs 1000F120 | 1000 (39.37) | 1163 (45.79) | 2.3/13.95 (5.07/30.76) |
| Lxs 1200F120 | 1200 (47.24) | 1363 (53.66) | 2.3/16.00 (5.07/35.28) |
| Lxs 1600F120 | 1600 (62.99) | 1763 (69.41) | 2.3/20.10 (5.07/44.32) |
