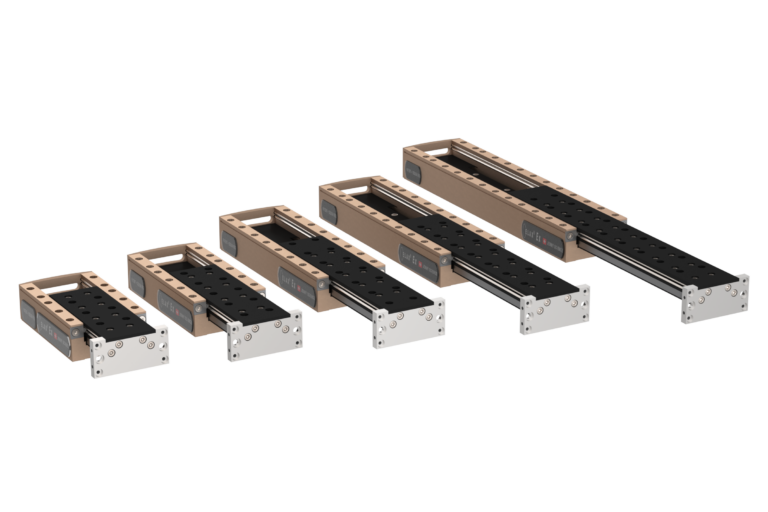

ELAX® Ex
General:
Supone un gran paso evolutivo en el concepto de motores lineales.
El éxito es la compacta integración existente del motor lineal en su deslizamiento, obteniendo como resultado un ratio de fuerza/volumen el cual no había sido posible alcanzar hasta ahora.
Características:
Los procesos de control de fuerza programables abren nuevas posibilidades de aplicación en manipulación, montaje e inspección.
Además, estos componentes son extremadamente robustos y sostenibles.
En pruebas de resistencia, logran más de 350 millones de ciclos bajo estrés máximo y la dinámica más alta sin relubricación ni mantenimiento.
Especificaciones:
| ELAX® | Force Fn/Fp [N] (lbf) | Position Accuracy |
|---|---|---|
| Ex | 20/60 (4.49/13.48) | +/- 5μm |
| ELAX® | Stroke [mm] (in) | L Install. [mm] (in) | Force Fn/Fp [N] (lbf) |
|---|---|---|---|
| Ex 30F20 | 30 (1.18) | 110/140 (4.33/5.51) | 195/560 (0.42/1.23) |
| Ex 50F20 | 50 (1.96) | 130/1801 (5.11/7.08) | 265/630 (0.58/1.38) |
| Ex 80F20 | 80 (3.14) | 178/258 (7.00/10.15) | 340/780 (0.74/1.71) |
| Ex 110F20 | 110 (4.33) | 208/318 (8.18/12.51) | 415/945 (0.91/2.08) |
| Ex 150F20 | 150 (5.90) | 268/418 (10.55/16.45) | 490/1110 (1.08/2.44) |
