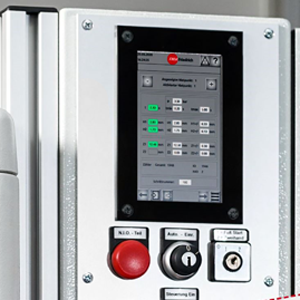

Control de remaches FMW3
General:
Control ampliable para remachadoras simples y remachadoras con sistema de medición.
Características:
- Pantalla multitáctil
- Navegación de menú intuitiva y funciones de programa
- Función de ayuda directamente en el menú de usuario
- Interfaz USB para cargar los programas de remachado, así como controlar actualizaciones
- Conexión de socket TCP para transferencia de datos QS
- Cambio de idioma alemán/inglés
- Compatibilidad con versiones anteriores
Características específicas:
- Parada del proceso de remachado con 7 variables de control diferentes
- Identificación visual de errores de proceso en el programa de remachado
- Se pueden parametrizar 63 puntos de remachado diferentes, ampliables opcionalmente a 255
- Visualización simultánea de valores de proceso reales y objetivo
- Todos los parámetros de la conexión de remaches se pueden configurar en una ventana
- Clasificación para combinaciones de tolerancias complejas
- Posicionamiento de la herramienta de remachado
- Control de empujadores, cilindros indexadores y estaciones elevadoras manuales o automáticos
Medición del eje Z:
Medición de longitud de la dimensión total (longitud) del remache. La longitud inicial Z1 y la longitud final Z2 , sus tolerancias y la presión de remachado son parámetros decisivos para un remachado rentable y reproducible con precisión
Medición del eje H:
Medición de la altura del remache respecto al componente: A partir del valor H1 , el proceso de remachado finaliza cuando se alcanza el valor final H2 . Una ventaja clave de esta medición para uniones de remaches multicapa es que se pueden detectar componentes incorrectos o defectuosos, así como combinaciones de tolerancias críticas.
